Externes S-Meter an der AE5900

[ThatCrazyDcGuy]

Hallo, Freunde der Basteleien und gepflegten QSO's.

Wer das möchte, kann sich nun das S-Meter der AE5900 extern anzeigen lassen. Eigentlich gehört es zum Remote-Projekt, aber der Umbau lässt sich auch anders nutzen. Deshalb mache ich für euch ein eigenes Thema dazu auf.

Das S-Meter wird in diesem Fall nicht per Kabel extern abgegriffen, sondern per Bluetooth.
Die Messung ist sehr präzise. Man muss sich halt nur einen passenden Code schreiben, wenn man das ohne die Remote-Geschichte nutzen will.

WIe und was, mit Bildern und einem kurzen Beschrieb, findet ihr hier:

https://github.com/ThatCrazyDcGuy/AE590 ... forderlich

Viel Spass damit.

[ThatCrazyDcGuy]

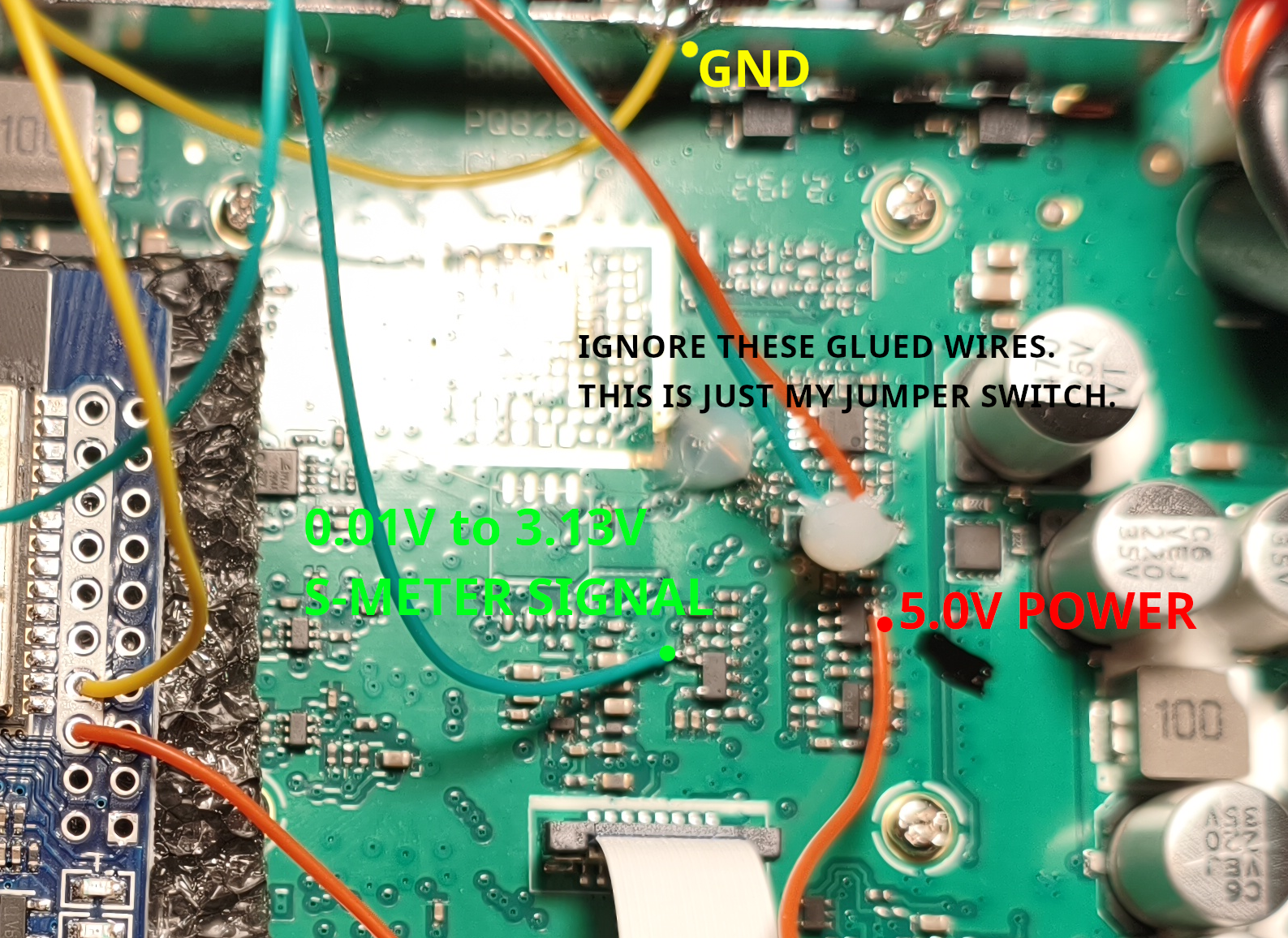

Und natürlich habe ich vergessen hier das Bild der Pins für den externen S-Meter einzufügen.

Dann halt nachträglich, für jene, die danach gesucht haben.
Eigentlich wollte ich dem Umbau auf einen externen Anschluss ja in einem Shop machen lassen. Die haben aber auf meine Anfragen nicht reagiert und deswegen habe ich halt selber ausgemessen.

Für einen simplen externen Anschluss braucht es nur den grün verkabelten Pin und GND.

Bitteschön:
