AE5900 // AMM-500 Emulator, webbasierend. AE5900_Remote_V2

[ThatCrazyDcGuy]

So, Freunde der gepflegten QSO's und Basteleien.

Da mein lieber, vielfunkender Betatester nun die ganze Geschichte ausgiebig getestet hat und positves Feedback vermeldete, hier nun zum nachbasteln für euch die AE5900_Remote_V2, die das AMM-500 Multifunkionsmikrofon und dessen Funktionen emuliert/simuliert.

Ich werde natürlich auf dem Github noch für etwas Ordnung sorgen. Der ganze Text ist noch sehr durcheinander. Aber ihr kennt das ja. "Zeit"

Gerät und Software benötigen keine Modifikation am Fungerät.

Hier geht es zum Projekt:
https://github.com/ThatCrazyDcGuy/AE5900_Remote_V2

Hier ein kurzes Video. Ich sende da gerade mit einer Uralt-Handfunke zu meiner Heimstation und Höre mich auf dem Handy (Bildschirmaufnahme):
https://www.youtube.com/shorts/vvg-HywBKIc

Funktionen derzeit:

CH Up / Down
Mode
S-Scan
Tasten P1 - P4
Zahlenfeld
PTT
Kanal, Frequenz, RX TX und Mode Anzeige
Visuelles Audiofeedback
Mic Gain

Die P1 bis P4 Tasten müssen vorab am Funkgerät gesetzt werden. (Mic TYPE2 -> Keys).
Danach kann im WebUI das Label entsprechend gesetzt werden. ASQ / VOX / MUTE funktionieren bereits, am Rest wird noch gearbeitet.

Die S-SCAN Scanfunktion ist Geräteunabhängig und Softwaregesteuert. Die Gechwindigkeit lässt sich regeln.

Für jene, die die neue Firmware drauf haben und ggf. PA aus der Mode-Reihenfolge gelöscht haben, gibt es einen entsprechenden Haken zu setzen.
Bitte testet das und haut mir das Feedback um die Ohren. Meine Funke mit neuer Firmware hat noch Liferstatus unbekannt. Ich bin da also noch auf euch angewiesen.

Das Script ist derzeit für 40 Kanal (EU) gebaut. Eine Erweiterung ist in Arbeit.

Das Mic Gain lässt sich im Setup & Sync Bereich ebenfalls regeln.

Der Audiofilter gaukelt dem AE5900 ein Elektret Mic vor, es muss also nichts umgestellt werden.

Auch ein PTT Timeout lässt sich setzten. Dies lediglich als Sicherheitsmassnahme, damit das Gerät bei Verbindungsverlust nicht stundenlang vor sich hin sendet.

Eure Einstellungen werden serverseitig in einer config datei hinterlegt und sind somit auf jedem Endgerät (handy/tablet/laptop) gleich.

Digitalfunk wie JS8call ist damit ebenfalls möglich.

Im Setup und Sync Bereich baue ich noch eine "Hilfe und Anleitung" auf.
Das Ganze ist noch im Beta-Status bereitet aber dennoch schon Freude.

Habt Spass und endlose QSO's

73

Mario // GZ62 // 15TCDG

[ThatCrazyDcGuy]

UPDATES!

Das Projekt schreitet voran.

Der Code wurde nochmals komplett überarbeitet und das RX Audio lässt sich nun auch über den Mikrofoneingang abgreifen.
Was noch fehlt ist eine Umsetzung für die DW und EMG Funktionen.

Das aktuelle Webinterface wurde zudem auch noch etwas aufgehübscht.


Projektlink: https://github.com/ThatCrazyDcGuy/AE5900_Remote_V2

[ThatCrazyDcGuy]

Die Sache ist die.... es gibt Anfragen, noch und nöcher.

Die Anfragen sind enorm und eine Produktion/Verkauf eigentlich nicht geplant.
Zudem werde ich dieses Forum nicht als Verkaufsplattform verwenden.

Die Idee an sich ist lediglich ein "Geschenk" an die übriggebliebenen Funker. Rein aus Freude daran, dass ich nach 35 Jahren Funkabstinenz mein Gerät einschaltete und da tatsächlich noch wer quatschte. Wer hätte das gedacht, dass sich noch jemand für sowas interessiert.
Daher wurd das Projekt offen für alle zum Nachbasteln veröffentlicht. Hierzu wird auch noch ein passendes Raspberry Image zum Download erscheinen.

Rechtlich ist das ganze ohnehin kompliziert und bedarf Abklärungen.
Da ich die übriggebliebenen Funker natürlich nicht im Stich lasse, werde ich mir die Tage Gedanken machen müssen wie das Problem lösbar ist und jenen, die keine Lötkolbenbesitzer sind, soll auch irgendwie geholfen sein.

Ich bin kein Student, der nebenbei irgendein Projekt vermarkten kann, oder will.

Kommt Zeit, kommt Rat.

Grüsse und 73

Mario

[ThatCrazyDcGuy]

Der Adapter wurde nochmals überarbeitet und geschrumpft. Eine neue, saubere Anleitung folgt dann dieser Tage auf dem Github.

Klinkenstecker wird nicht mehr benötigt. Beide Audiosignale gehen über den RJ45
Masse-Erdungs-Anbindung hilft enorm um die HF aus der Soundkarte zu bekommen.
RX-Audio Filter ist stark vereinfacht und zudem sauberer.

[ThatCrazyDcGuy]

Kurzes Videoupdate zum Projekt. Ohne Audio, ein einfacher Überblick.

https://youtu.be/fjJcur4Wlp4

Und hier als Bild:

[ThatCrazyDcGuy]

So! Das nächste Update ist raus.

Update v-210626 i6/a9 BPLC

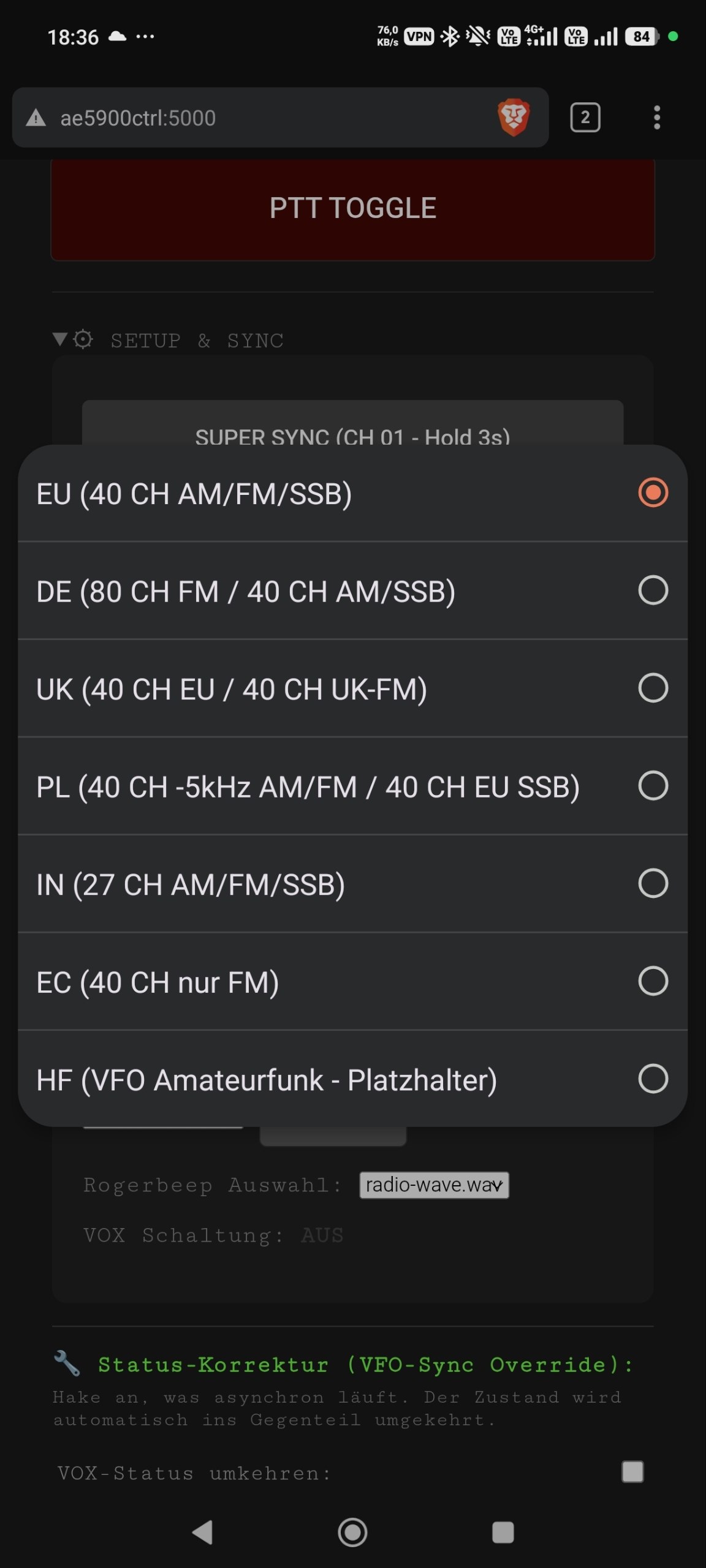

1. Alle Ländercodes hinzugefügt.
2. Bugfixes für die User mit FW 1.12

Ländercodes müssen am Funkgerät und im WebUI abgestimmt werden.
Der HF / VFO ist nur ein Platzhalter für kommende Updates.



Vorherige Updates ab V-190626 i2/a5 CQRP

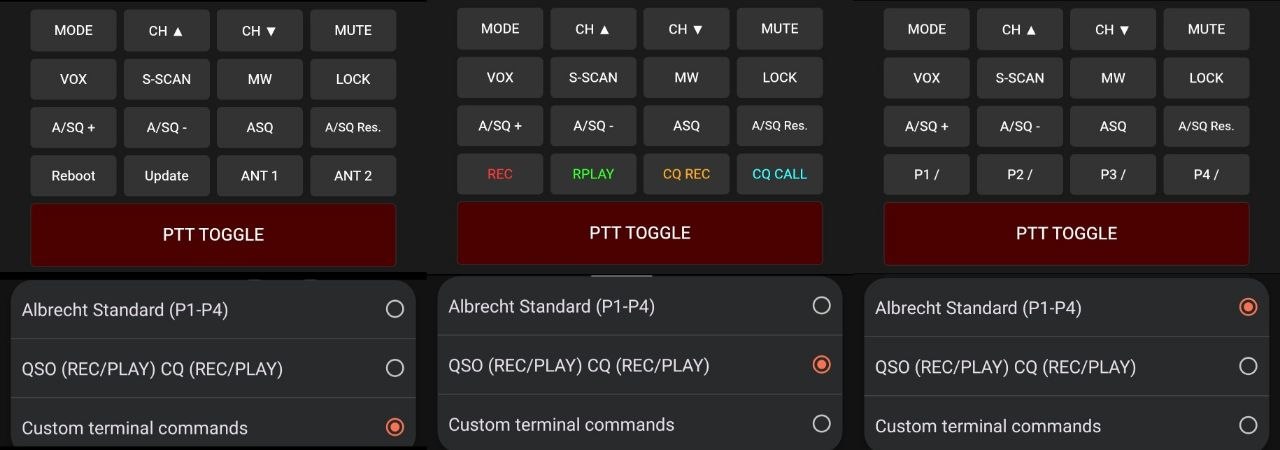

Die 4. Tastenreihe lässt sich nach belieben austauschen.
Es stehen die P1 - P4 des Multifunktionsmikrofons AMM-500 zur Verfügung
Oder Terminal command Tasten für reboot, update, antennenswitche direkt zugrif auf das Terminal des Hostsystems.
Oder 4 Audio Tasten REC / RPLAY um den QSO Partner ein aufgenommenes Audiofeedback zu senden und CQ REC / CQ CALL um seinen eigenen CQ Ruf zu speichern und immer wieder auszusenden.
2. Bugfixes Flackern etc.

[ThatCrazyDcGuy]

Kurz und schmerzlos:

Update 050726 i1/a9 RIGC ist raus

Hauptmerkmale: Hamlib/Rigctl Funktionen für flrig, fldigi, rigctl, grig, openwebrx, js8call & wsjt-cb hinzugefügt.

Video dazu:

[Bingo01]

Ich benutze die Geschichte ja jetzt schon eine ganze Weile, und nachdem ich die Mumble Clienten rausgeworfen habe , und auf Tailscale mit SSL Verschlüsselung umgestiegen bin läuft es richtig stabil. den Mumble Server braucht man auf jeden Fall und der läuft auf dem PI auch stabil) Am Apple Rechner benutze ich dieses Mikrofon (MAONO PD100W Kabelloses Gaming Mikrofon), das hat den Vorteil dass es einen eingebauten Equalizer hat und ich die Modulation noch sauberer und feiner einstellen kann.
Mikrofon kann man übrigens auch am Tablet (Android) Benutzen falls einem das eingebaute Mikrofon nicht gefällt.

Da ich am Apple Rechner ein neues Mikrofon brauchte, weil ich zu 90 % alles über Sprachsteuerung mache. Hab ich dann gesagt kann ich auch drei Euro mehr ausgeben.

Gestern Abend war der erste große Einsatz in der NRW-Runde Kanal 15 USB, ich weiß nicht wer mich da gehört hat und dann beurteilen kann wie die Modulation war.


[ThatCrazyDcGuy]

Moin, mein Lieber.

Ein anderer User aus meinem direkten Umfeld hatte die USB Version von dem Ding auch drann. War leider in seinem Fall nicht brauchbar, da HF über das Mikrofon eindrang. Die mitgelieferten USB Kabel taugen leider nicht viel und er sitzt zu nahe (c.a 3m) an seiner Antenne. Das Mikrofon an sich ist aber gut. Etwas modifikation an den Audiosettings muss man aber schon vornehmen, weil das ordentlich verstärkt.

Man presst damit ein starkes Signal in einen Abschwächer um es in den Audiosettings wieder glatt zu drücken.
Bin gespannt ob du es sauber hin bekommst und wie die kabellose Version sich schlägt. Die Breitbandigkeit ist herrlich von dem Teil.

Zum Gück haben wir alle einen Websdr laufen und können uns aufnehemen. Die Urteile anderer Funker gehen oft derart ausseinander

Weitehin viel Spass damit und danke für das enorme Feedback.

[Bingo01]

twas modifikation an den Audiosettings muss man aber schon vornehmen, weil das ordentlich verstärkt.

Etwas ist gut es hat mich ne Stunde Arbeit gekostet. Ich hab auch den Modulation hub in der Kiste auf 2,5 hoch gesetzt.. Das USB Kabel was bei meinem dabei ist ist doch nur zum Laden des Mikrofon. Und ich hab das auch dauerhaft am USB angeschlossen der brummt Nix.

[ThatCrazyDcGuy]

Ja, das Problem bei Ihm ist auch kein Brummer. Typische HF Einstrahlung verzerrt das Mic Signal derart widerlich. Da kann man auch gleich in eine Blechdose schreien. ABer eben. Liegt bei Ihm am Abstand zur Antenne. Gerade mal drei Meter sind einfach zu wenig.
