Betriebsfunk mit Repeater

[AchimPY]

Guten Morgen,

Ja, definitiv VHF, Ich warte aktuell auf Antwort von unserem Lieferanten bezüglich der Kanäle.

Es gibt einen Vetragspartner von Motorola, der sitzt in Asuncion (Hauptstadt). Die sollen gerüchteweise über hochwerige Messgeräte verfügen.
Da werde ich mal hingehen.

Gruß
Achim

[forstmeister]

Es steht und fällt alles mit dem Duplexabstand und dem passenden Duplexer dazu. Wenn da schon Zeug rumliegt wird es wohl das passende sein.
Wenn der Bereich VHF ist und der Duplexabstand bei sagen wir mal 4-6MHz funktionieren auch die günstigen Chinesen-Duplexer zufriedenstellend, sind nur etwas wackeliger einzustellen wie die Procoms oder Dodge oder Celwave oder... Willst du dann noch deinen Sender absichern, machst du noch einen passenden Zirkulator dahinter.

[AchimPY]

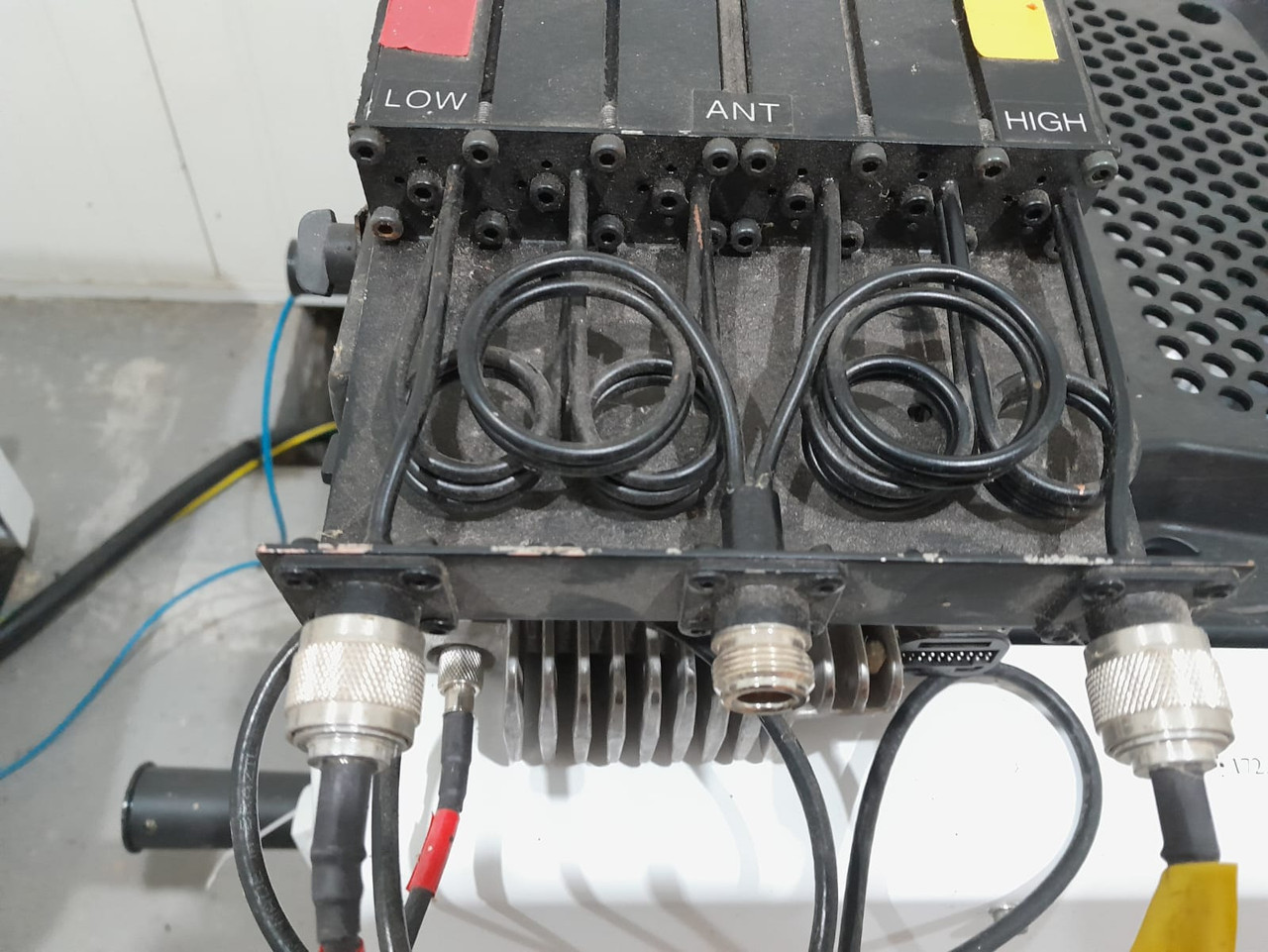

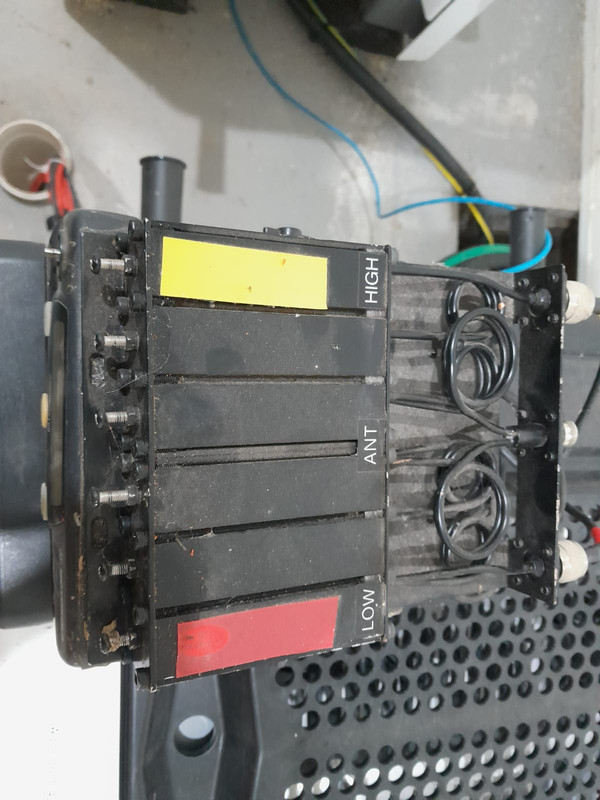

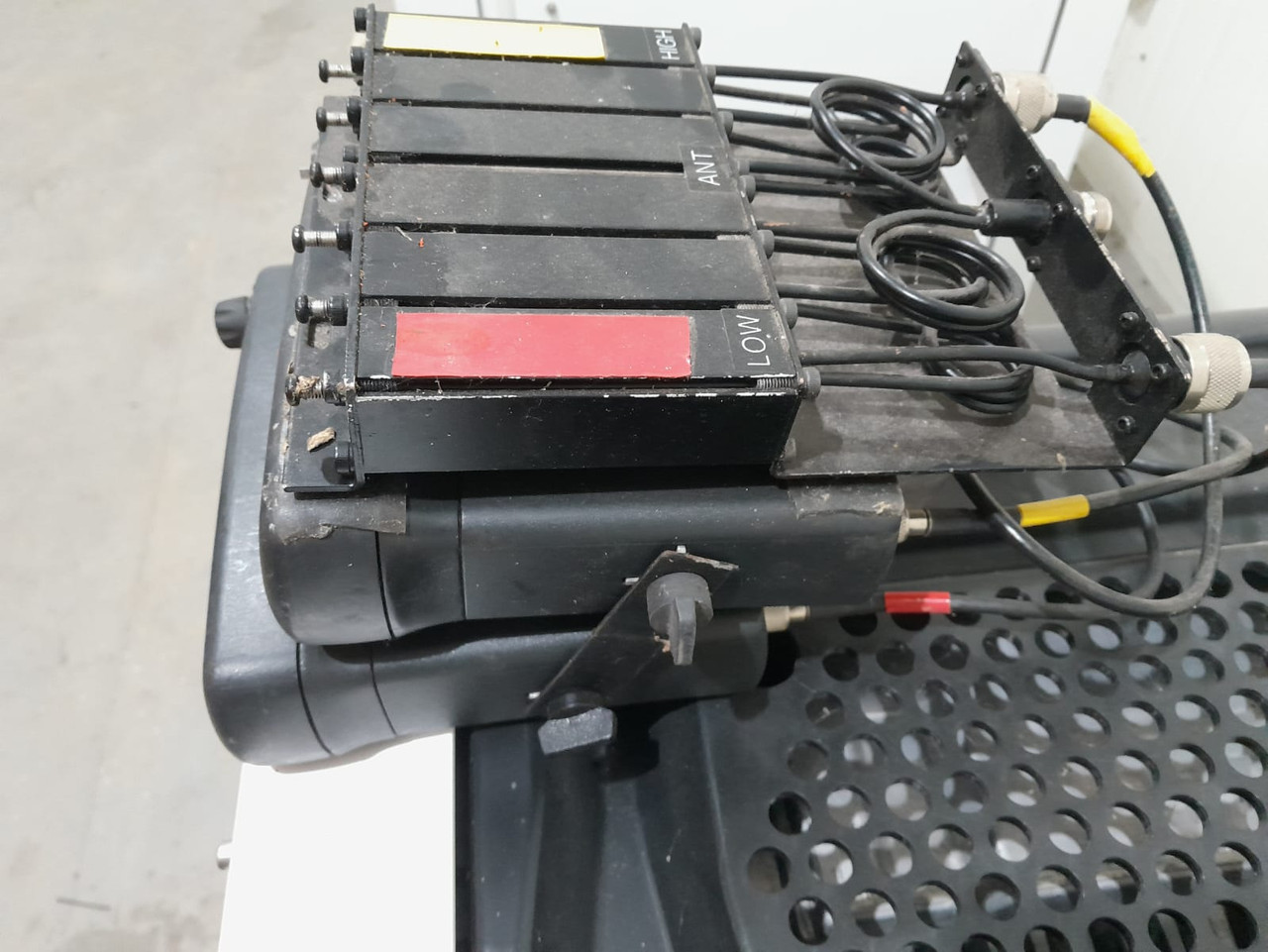

Hier ein paar Photos ...

[AchimPY]

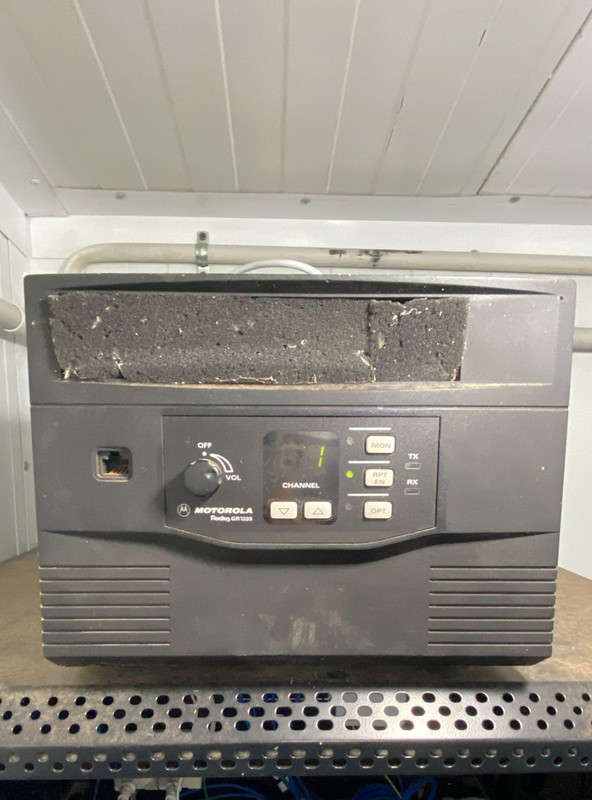

Das ist der Repeater, den wir auf einer anderen Farm einsetzen, >20km ohne Probleme

[AchimPY]

VHF Frequenzen:

Tx: 161.040
Rx: 156.040

Gruß
Achim

[forstmeister]

Sieht doch gut aus. Vom Design passt der Duplexer zum angegebenen Duplexabstand, wobei man natürlich nicht sagen kann ob der für den richtigen Frequenzbereich ist, die sehen alle gleich aus.

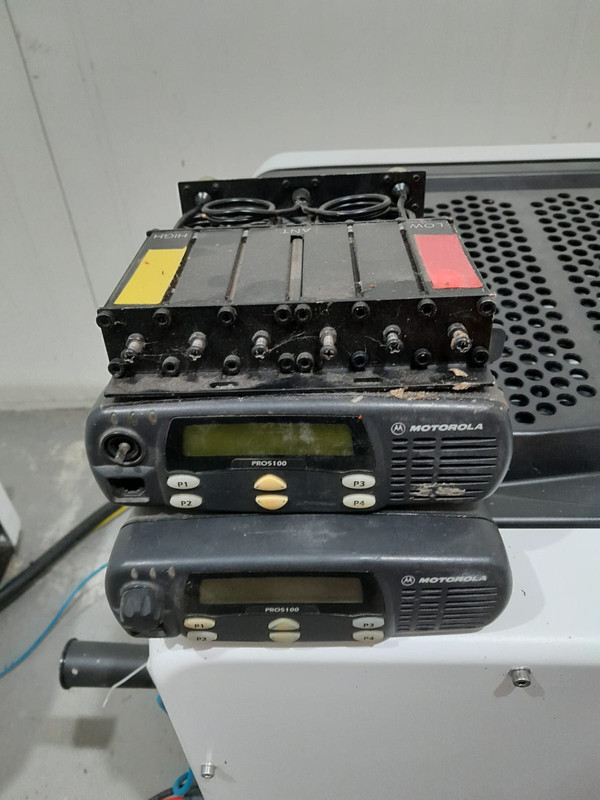

Bei den Motorolas fehlt das Verbindungskabel um die als Repeater zu betreiben oder es ist nicht gesteckt. Passende Konfiguration natürlich vorausgesetzt.

[13CT925]

Würde ich auch so sehen.
Man muss keinen Schönheitswettbewerb gewinnen aber es sollte funktionieren.
Wie bereits gemurmelt, den Duplexer von einem Fachmann überprüfen lassen.

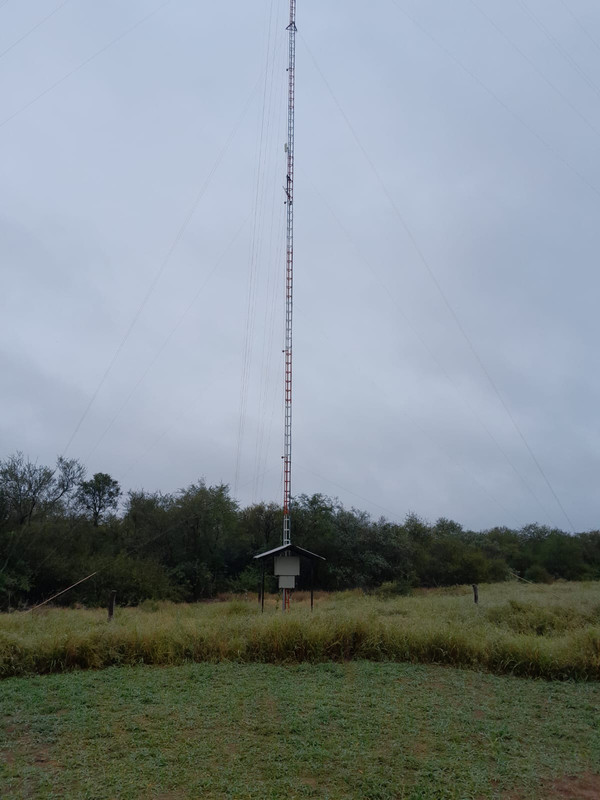

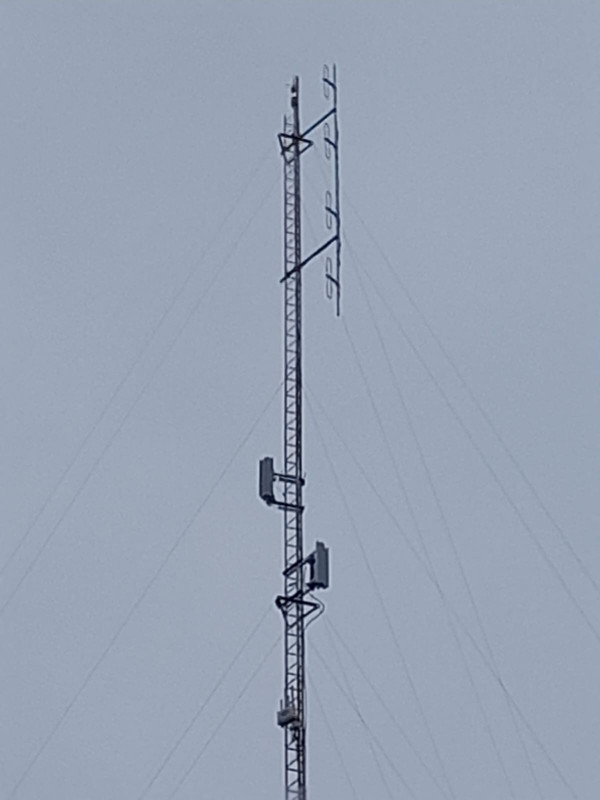

Bei den Antennen handelt es sich wahrscheinlich um kommerzielle Faltdipole.
Wenn vier Antennen vorhanden sind, aber nur ein Repeater dran hängt, dann sind jeweils zwei Antennen elektronisch "gestockt".
Damit erreicht man noch etwas Gewinn in der horizontalen Abstrahlung.
Dann hat jemand richtig mitgedacht.

Die beiden Antennen darunter sehen aus wie Segmentantennen für höhere Frequenzen, Mobilfunk oder WLAN.

...ach, wenn man bei uns auch so einfach privat einen 50m Gittermast hinstellen könnte...lach...

[AchimPY]

Hallo zusammen,
Die Antennenhöhe ist hier nur durch dass finanzielle Budget begrenzt. Ab mehr als 50m braucht man massivere Elemente so das sich der Preis pro Meter schnell verdoppelt.
Wir haben auf einer anderen Farm einen 70m Mast installiert. Ist aber m. E. für 25km Radius ein wenig oversized.

Die anderen Antennen auf dem Mast sind 5.x GHz Richtfunkstrecken von Ubiquity. Es gibt ein zentrales Starlink System, welche via Richtfunk auf diverse Lokationen verteilt wird. Die Multipunktverbindungen sind bis 15km recht stabil und perfomant, bei den weiter entfernten Punkten muss man dann mit echten Punkt zu Punkt Verbindungen arbeiten, deren Ausrichtung ein wenig Geduld erfordert.

Die Antennen sollten allerdings Nachts gut beleuchtet sein, damit keine unter der Radarlinie fliegende Cesna einschlägt.

Gruss
Achim

[AchimPY]

Hallo zusammen,

noch zwei kurze Fragen.

1) Die Antenne scheint soweit Ok zu sein. Was für eine Characteristik hat diese Installation? Bei uns sollte eine Antenne idealerweise 360° abstrahlen. Ist das bei dieser Anlage gewährleistet?

2) Sofern ich das richtig verstanden habe, wird der Duplexer völlig eigenständig abgestimmt, das muss nicht in Verbindung mit der verwendeten Antenne und den Funkgeräten erfolgen?
Ich könnte mir also theoretisch einen hochwertigen, fertig abgestimmten Duplexer in D oder in den USA bestellen?

Gruß
Achim

[forstmeister]

1. Ja, wenn es die oberen 4 Dipole sind, dann sind die 360°

2. Ja, braucht man weder Antenne noch Geräte dazu. Ein Spektrum Analyzer mit Tracking Generator reicht. Die billigen VNA's können das aber auch. Bei den Chinesen kann man vorabgestimmte bestellen, die sind dann oft so "naja, geht, aber geht auch besser". Ich denke aus DL oder Amiland könnte das richtig teuer werden.
China Beispiel: https://www.ebay.de/itm/167905908391

[AchimPY]

Hallo Forstmeister,

sowas z.B. waere "was vernuenftiges"?
https://www.funkhandel.com/Procom-DPF-2 ... he-2m-Band

Aktuell wird hier darueber diskutiert, eine neue 50-70m Antenne mitten in die Pampa zu setzen. Wenn das Problem mit unter 1.000 EUR innerhalb der vorhandenen Installation geloest werden koennte, waeren alle begeistert.

Teuer ist immer relativ, zumal Funkanlagen hier zur unternehmenskritischen Infrastruktur gehoeren.

Ich habe aber einen Motorola Vetragspartner in Asuncion gefunden, die verfuegen ueber einen Messplatz und schauen sich unseren Backup Repeater einmal an. Die waren der Meinung, das 20km mit einem 50m Mast eigentlich machbar sein sollten.

Gruss
Achim

[forstmeister]

Die Procom Duplexer funktionieren, kosten aber leicht das 4 oder 5-fache der Chinesen die eben so gut funktionieren nur beim Abgleich oft etwas wackliger sind.

20km sollten, je nach Topografie, auf 2m wahrscheinlich kein Problem sein. Klar, schlechte Stellen wird es immer irgendwo geben, es sei denn alles ist Topf-eben.

[13CT925]

sowas z.B. waere "was vernuenftiges"?

Ja das ist richtig. Aber das ist ein nicht ganz günstiger Zwischenhändler, ich würde mal direkt beim Hersteller anfragen.
https://amphenolprocom.com/de/produkte/ ... 98-dpf-2-6

Ich habe aber einen Motorola Vetragspartner in Asuncion gefunden, die verfuegen ueber einen Messplatz und schauen sich unseren Backup Repeater einmal an. Die waren der Meinung, das 20km mit einem 50m Mast eigentlich machbar sein sollten.

Würde ich auch so sehen, kann man ja mit einem Online-Rechner voraus berechnen
https://dl4cs.de/amateurfunk/distances/index.htm
Hier käme man mit 50m Antennenhöhe auf einen Radius von 35km

[forstmeister]

Gib mal den Standort von dem Turm (google Koordinaten oder so), dann kann man das mal simulieren.

[AchimPY]

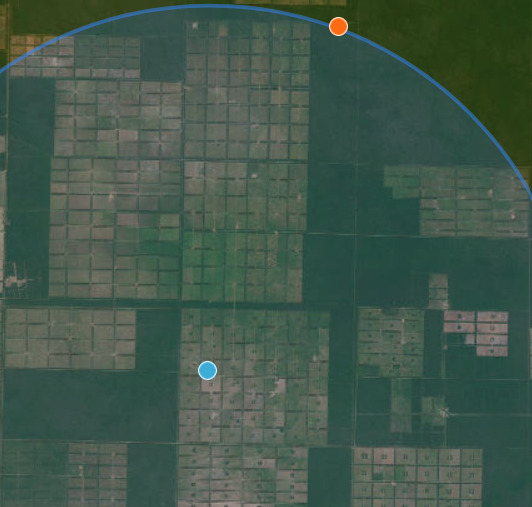

Blau = Antenne
Kreis: R= 21km

Ein Quadrat entspricht ungefähr einem km
